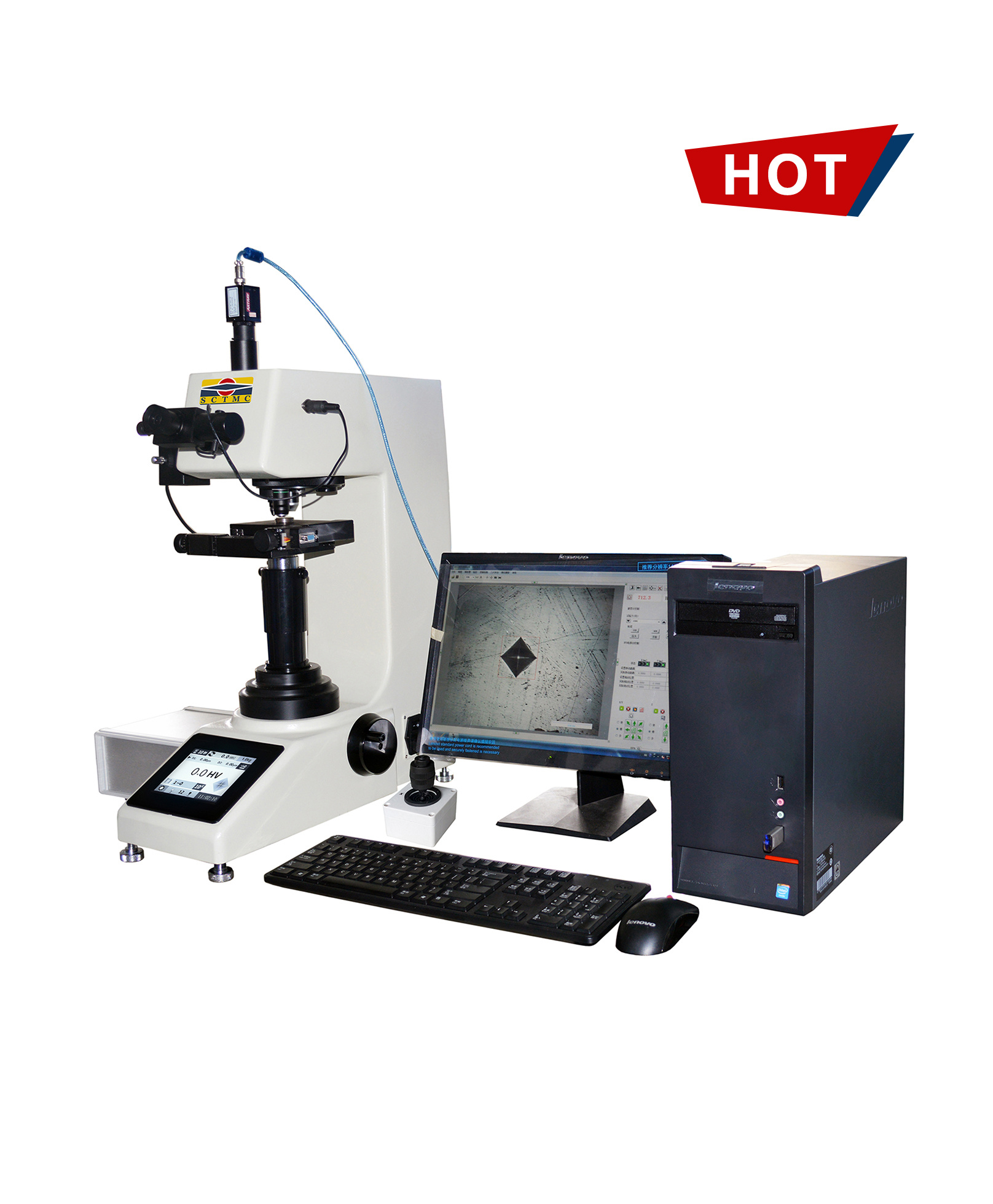

MHV-10Z/50Z/V3.0全自动维氏硬度计
1. 主机与电脑相结合，自动控制、自动读数
2. 高精度自动平台，自动聚焦，可设置各种打点路径
3. 硬度自动测量，自动计算渗碳层深度等
4. 自动生成WORD报表，满足各类试验人员需求
黑色金属、有色金属、IC薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑
料等；碳化层和淬火硬化层的深度及梯度的硬度测试。
MHV-10Z/50Z/V3.0全自动维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种专业新技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
|
型号 |
MHV-10Z/V3.0 |
MHV-50Z/V3.0 |
|
|
试验力 |
kgf |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf |
0.5kgf,1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf |
|
N |
2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
4.90N,9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
|
|
硬度测试范围 |
1HV~2967HV |
||
|
试验力施加方法 |
自动（加载/保荷/卸载） |
||
|
物镜和压头切换 |
自动切换 |
||
|
数据输出 |
内置打印机 可生成WORD或EXCEL报表和硬度曲线图 |
||
|
硬度读取 |
电脑显示压痕图像并自动测量 |
||
|
目镜 |
10×数显测微目镜 |
||
|
物镜 |
10× ， 40× |
10× ， 20× |
|
|
总放大倍数 |
100× ， 400× |
100× ， 200× |
|
|
目镜分辨率 |
0.25μm ，0.06μm |
0.25μm ，0.13μm |
|
|
保荷时间 |
0~60s |
||
|
光源 |
卤素灯光源 |
||
|
X-Y自动试台 |
尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm |
||
|
试样最大高度 |
165mm |
||
|
压头中心至机壁距离 |
130mm |
||
|
电源 |
AC220V，50Hz |
||
|
执行标准 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
||
|
外形尺寸 |
530×280×630mm，外箱尺寸620×450×760mm |
||
|
机器重量 |
净重35kg，毛重47kg |
||
软件功能：
系统联动：通过硬度计串口通讯，实现系统与硬度计联动。
压力联动：硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。
转塔联动：软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计。
加载联动：软件控制硬度计进行加载，无需人工控制硬度计。
测量联动：软件控制硬度计转塔、加载并直接读取维氏硬度值。
光学联动：自动聚焦。
图像采集：实时显示硬度图像，可存储、打印图像。
自动测量：自动找出压痕的四个顶点，速度快，数据准，有多种专业算法以适用不同压痕。连打连测、即打即测、指定坐标打压。
自动寻点：在压痕的四个顶点附近点取，系统自动寻找最佳顶点，大大降低人为误差。
对角测量：点取压痕的左上及右下角，即可读出硬度值。
四点测量：点取压痕的四个顶点，读出硬度值。
硬度换算：依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示。
图文报告：自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按WORD 文档保存。
结果统计：将多个压痕的测量结果以EXCEL 数据格式导出，并自动统计测量次数、硬度最大值、最小值、平均值、方差等。
联动控制：系统通过串口通讯，感知试验力变化、控制硬度计转塔、加载并直接读数。
自动位移：配置高精度 X-Y 自动平台。
自动识别：先进的压痕自动识别技术，在 0.3 秒内读出 D1/D2 和HV 值。
性能稳定：对非镜面抛光、光线不匀，不在中心的压痕均可自动读取。
功能强大：手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。
使用方便：通过硬度块进行定标，符合用户日常习惯。半天培训，即可正常使用。
自动读数：创新自动读数算法，对多种压痕进行自动读数，速度快、准确性高。
重复性好：自动读数重复性高，满足用户专业要求。
自动扫描：能够自动扫描出试样边缘及轮廓。
软件参数：
1、计算机主机：I5处理器，内存4G，硬盘500G，19寸液晶屏
2、喷墨打印机
3、适用操作系统：WIN XP、WIN7
4、数字成像系统
高分辨率：130万像素（1280×1024）
高速采集：1280×1024 分辨率：25 帧/秒；
高清晰度：黑白图像，清晰度更好；
靶面尺寸：1/2 英寸
5、X-Y 自动载物台
台面尺寸：110×110×41毫米
最大行程：50×50 毫米
最小步距：小于 2 微米
移动速度：可调；
控制方式：手动控制、电动控制、计算机控制；
6、X-Y 物台计算机控制模式
定位移动：物台直接移动到软件设定位置；
定点移动：选择试样上任一点，移动到压头下方；
定向移动：鼠标点击控制载物台进行八个方向任意移动，移动步距可设置；
任意移动：鼠标拖拽载物台向任意方向移动，便于用户浏览试样表面情况；
变速移动：平台移动时，共有二档（快速和慢速），速度可选、可调；
其他功能：原点位置任意设置、自动复位、机械限位等多种专业功能，满足各种需求；
7、测量方式
自动模式——自动载物台移动（X、Y、Z方向）+自动读数
手动模式 1——自动加载+手动目镜刻线测量
手动模式 2——手动移动载物台+手动调焦+自动/手动测量
8、自动读数/手动读数
自动读数时间：单个压痕读数时间约 300 毫秒；
自动测量精度：0.1 微米；
自动测量重复性：±0.8%
手动读数：手动点取，自动寻点、4 点测量、2 对角线测量；
9、结果保存/输出
存储/输出测量数据及实验参数，包括 D1，D2，HV，X，Y 等；
存储/输出有效硬化层深度曲线报告；
存储/输出图像；
|
名称 |
数量 |
名称 |
数量 |
|
仪器主机 |
1台 |
10×数显测微目镜 |
1只 |
|
金刚石维氏压头 |
1只 |
物镜 |
2只 |
|
电动十字试台 |
1个 |
电源线 |
1根 |
|
水平调节螺钉 |
4只 |
水平仪 |
1个 |
|
保险丝1A |
2个 |
卤素灯12V、15~20W |
1个 |
|
内六角扳手2.5mm |
1把 |
螺丝刀 |
1把 |
|
标准硬度块 |
2块 |
防尘罩 |
1只 |
|
产品合格证 |
1份 |
产品说明书 |
1份 |
|
打印机说明书 |
1份 |
测量软件 |
1套 |
|
台式电脑 |
1台 |
喷墨打印机 |
1台 |
|
CCD摄像头 |
1套 |
适配接管 |
1根 |
|
USB加密狗 |
1只 |
控制专用连接线 |
1根 |
|
RS232数据连接线 |
1根 |
电动平台控制箱 |
1只 |
|
摇杆 |
1只 |
|
|
